Как правильно настроить и отрегулировать секционные ворота

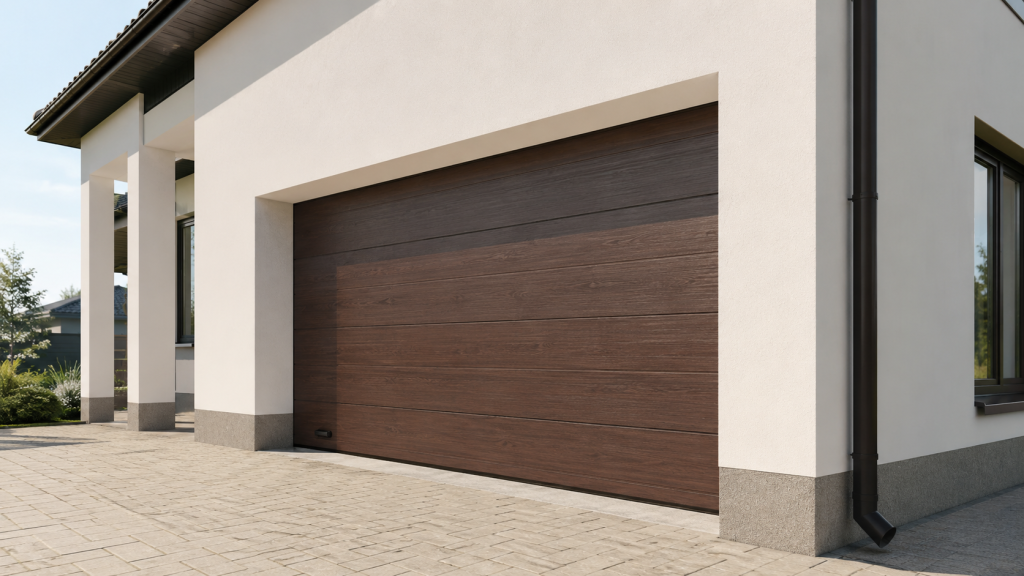

Секционные ворота — надежная и удобная конструкция для гаража, склада, автосервиса, производственного или коммерческого объекта. При правильном монтаже и регулярном обслуживании они работают плавно, плотно закрывают проем, не пропускают сквозняки и не требуют лишних усилий при открывании. Но со временем даже качественные ворота могут нуждаться в настройке.

Причинами становятся естественный износ роликов и петель, ослабление тросов, изменение натяжения пружин, перекос полотна, просадка крепежа, ошибки монтажа или неправильная настройка электропривода. Если вовремя не отрегулировать секционные ворота, возрастает нагрузка на механизм, быстрее изнашиваются комплектующие, появляется риск заклинивания полотна и поломки автоматики.

Когда требуется регулировка

Регулировка необходима не только после установки. В процессе эксплуатации конструкция постоянно испытывает нагрузку: полотно поднимается и опускается, ролики движутся по направляющим, пружины компенсируют вес секций, тросы удерживают полотно в правильном положении. Со временем настройки могут сбиваться.

Обслуживание стоит провести, если появились следующие признаки:

• ворота открываются рывками или с заметным усилием;
• полотно поднимается неравномерно, одну сторону «ведет» вверх или вниз;
• при закрывании остаются щели по бокам, сверху или снизу;
• появился скрип, стук, скрежет, вибрация;
• трос провисает, перекручивается или соскакивает с барабана;
• ворота не фиксируются в промежуточном положении;
• автоматика останавливается, срабатывает с ошибкой или не доводит полотно до конца;
• секции цепляют направляющие;
• уплотнитель прилегает слишком слабо или, наоборот, чрезмерно зажат.

Даже один из этих признаков говорит о том, что конструкцию нужно осмотреть. Иногда достаточно небольшой настройки роликов или подтяжки крепежа, но в ряде случаев требуется полноценная регулировка балансировки и пружинного механизма.

Из чего состоит механизм секционных ворот

Чтобы понимать принцип регулировки, важно знать основные элементы конструкции.

Секционные ворота состоят из полотна, собранного из горизонтальных сэндвич-панелей, направляющих, роликов, петель, торсионного или пружинного механизма, тросов, барабанов, кронштейнов, уплотнителей и, при наличии автоматизации, электропривода.

Полотно движется по вертикальным и горизонтальным направляющим. Ролики обеспечивают плавный ход. Пружины компенсируют вес, благодаря чему даже тяжелое полотно можно поднять вручную. Тросы передают усилие и удерживают полотно от перекоса. Уплотнители отвечают за герметичность проема, а автоматика управляет движением при помощи привода, рейки, цепи или ремня.

Если хотя бы один из этих элементов работает неправильно, нагрузка распределяется неравномерно. Поэтому регулировка секционных ворот всегда начинается с диагностики, а не с хаотичной подтяжки всех доступных болтов.

С чего начать настройку

Перед регулировкой необходимо оценить общее состояние конструкции. Работы проводят при хорошем освещении, с отключенной автоматикой и соблюдением техники безопасности.

Порядок первичной проверки:

1. Осмотрите полотно. Секции должны располагаться ровно, без видимого перекоса, деформаций и повреждений.
2. Проверьте направляющие. Они не должны быть погнутыми, смещенными или загрязненными.
3. Осмотрите ролики и петли. Важно убедиться, что крепеж не ослаблен, ролики вращаются свободно и не имеют сильного люфта.
4. Проверьте тросы. Они должны быть одинаково натянуты с обеих сторон, без провисания, изломов и перехлеста.
5. Оцените работу пружин. Правильно сбалансированное полотно не должно резко падать или самопроизвольно подниматься.
6. Проверьте уплотнители. Резина должна плотно прилегать к проему, но не мешать движению.
7. Протестируйте автоматику. Привод должен открывать и закрывать ворота без рывков, остановок и посторонних звуков.

Если во время осмотра обнаружены поврежденные тросы, лопнувшая пружина, деформированные направляющие или сильный перекос полотна, самостоятельно продолжать регулировку опасно. В таких случаях лучше вызвать мастера.

Регулировка роликов, петель и прижима полотна

Одна из частых причин неправильной работы секционных ворот — неверный вылет роликов или ослабление петель. От положения роликов зависит, насколько плотно секции прилегают к уплотнителю и насколько легко полотно движется по направляющим.

Если ролики слишком сильно прижаты, ворота начинают идти туго, появляется повышенное трение, изнашиваются направляющие и роликовые опоры. Если прижим недостаточный, между полотном и проемом появляются щели, ухудшается теплоизоляция, в гараж попадает холодный воздух, пыль и влага.

Оптимальная настройка предполагает небольшой рабочий зазор. Полотно должно двигаться свободно, без заеданий, но при этом уплотнитель должен равномерно касаться секций.

Как проверить прижим

Самый простой способ — закрыть ворота и осмотреть проем изнутри. Если по бокам или сверху виден свет, значит, в этих местах уплотнитель прилегает неплотно. Также можно аккуратно покачать секцию рукой в направлении «к себе — от себя». Небольшой люфт допустим, но сильного отхода полотна быть не должно.

Как выполняется регулировка

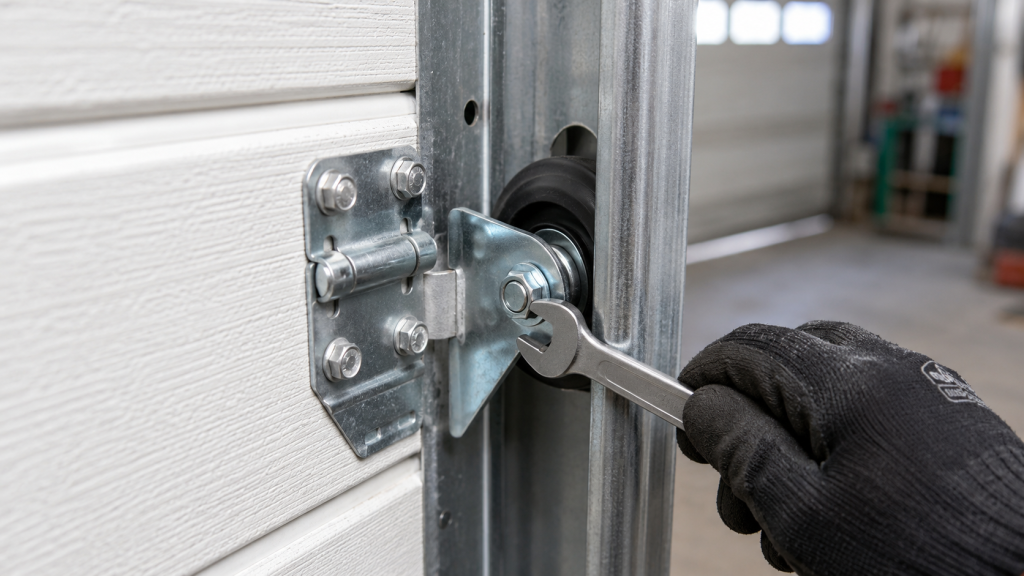

Обычно регулировку начинают с боковых петель. Крепеж роликодержателя немного ослабляют, после чего ролик смещают ближе или дальше от проема. Работу выполняют последовательно, снизу вверх, контролируя равномерность прилегания каждой секции.

Верхние ролики регулируют отдельно. Они отвечают за плотное примыкание верхней секции к притолоке. Если верхняя часть ворот неплотно закрывается, появляется щель, через которую уходит тепло. Если ролики перетянуты, ворота могут тяжело стартовать из закрытого положения.

После настройки все крепления надежно затягивают, а ход ворот проверяют вручную несколько раз подряд.

Регулировка тросов

Тросы — один из ключевых элементов подъемного механизма. Они работают под нагрузкой и отвечают за синхронное движение полотна. Если один трос натянут сильнее другого, ворота начинают подниматься с перекосом. Если трос провисает, он может соскочить с барабана, запутаться или повредить направляющие.

Признаки неправильного натяжения тросов:

• одна сторона полотна опускается ниже другой;
• при движении слышен металлический щелчок или скрежет;
• трос заметно провисает;
• полотно заклинивает в направляющих;
• ворота закрываются неплотно или не доходят до нижнего положения.

Регулировка тросов требует осторожности. На них передается усилие от пружинного механизма, поэтому неправильные действия могут привести к резкому движению полотна или повреждению деталей.

В общем виде настройка выполняется так: полотно переводят в безопасное положение, фиксируют, проверяют барабаны, ослабляют крепеж только в необходимом объеме, устраняют провисание и выравнивают натяжение с обеих сторон. После этого крепеж затягивают и проверяют ход ворот.

Если трос поврежден, имеет заломы, расплетение или следы сильного износа, его не регулируют, а заменяют. Эксплуатация ворот с поврежденным тросом опасна.

Регулировка пружинного механизма

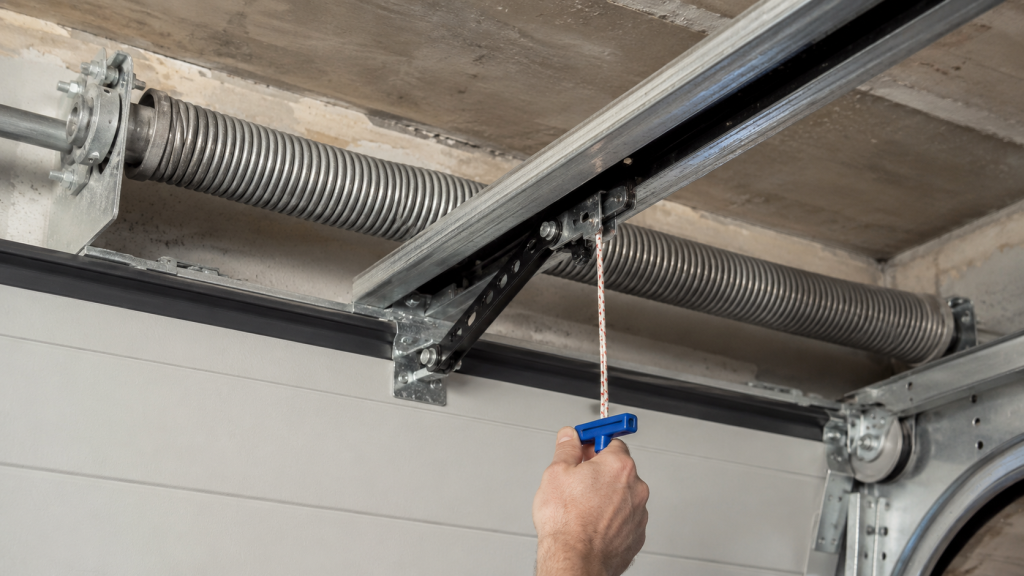

Пружины компенсируют вес полотна. Благодаря им ворота можно открывать вручную без чрезмерного усилия, а электропривод работает без перегрузки. Если пружины настроены неправильно, появляются серьезные проблемы.

При слабом натяжении полотно становится тяжелым, привод работает с повышенной нагрузкой, ворота могут не открываться до конца. При чрезмерном натяжении полотно может самопроизвольно подниматься, а закрывание становится нестабильным.

Как проверить балансировку

Отключите привод и попробуйте поднять ворота вручную примерно до середины проема. Исправно сбалансированное полотно должно оставаться в этом положении или двигаться минимально. Если оно быстро опускается вниз, натяжение пружин недостаточное. Если стремится подняться вверх — натяжение избыточное.

Также важно проверить движение в нижней и верхней точке. Ворота должны перемещаться плавно, без резкого старта, падения или рывков.

Почему регулировку пружин лучше доверить мастеру

Торсионные пружины находятся под большим напряжением. Ошибка при регулировке может привести к травме, срыву инструмента, повреждению вала, барабанов. Поэтому самостоятельно допустимо выполнить только визуальный осмотр и простую проверку балансировки. Подтяжку, ослабление или замену пружин должен выполнять специалист с подходящим инструментом и опытом.

Проверка и настройка направляющих

Направляющие задают траекторию движения. Если они установлены с нарушением геометрии или со временем сместились, ворота начинают заедать, ролики изнашиваются быстрее, а полотно может уходить в сторону.

Вертикальные направляющие должны быть выставлены строго по уровню, без перекоса относительно проема. Горизонтальные направляющие должны располагаться симметрично и не иметь деформаций. Также важно проверить диагонали: разница в расстояниях может указывать на нарушение геометрии конструкции.

Если при подъеме полотно смещается вправо или влево, причина может быть не только в роликах, но и в направляющих. Иногда требуется ослабить крепеж, скорректировать положение профилей и снова надежно зафиксировать их. Для точной настройки используют уровень, рулетку, лазерный нивелир и слесарный инструмент.

Регулировка уплотнителей

Уплотнители защищают помещение от холода, осадков, пыли и сквозняков. Они расположены по периметру проема, между секциями и в нижней части полотна. Со временем резина может терять эластичность, загрязняться или смещаться.

Правильно настроенные ворота должны закрываться так, чтобы уплотнитель равномерно касался поверхности, но не пережимался. Слишком сильный прижим приводит к повышенному сопротивлению при движении, а слабый — к продуванию.

Для проверки можно закрыть ворота и осмотреть периметр. Щели по бокам и сверху говорят о слабом прижиме. Если нижний уплотнитель прилегает неравномерно, стоит проверить горизонтальность пола, положение нижней секции и настройку тросов.

Резиновые уплотнители рекомендуется периодически очищать и обрабатывать силиконовым составом. Это помогает сохранить эластичность и продлить срок службы резины.

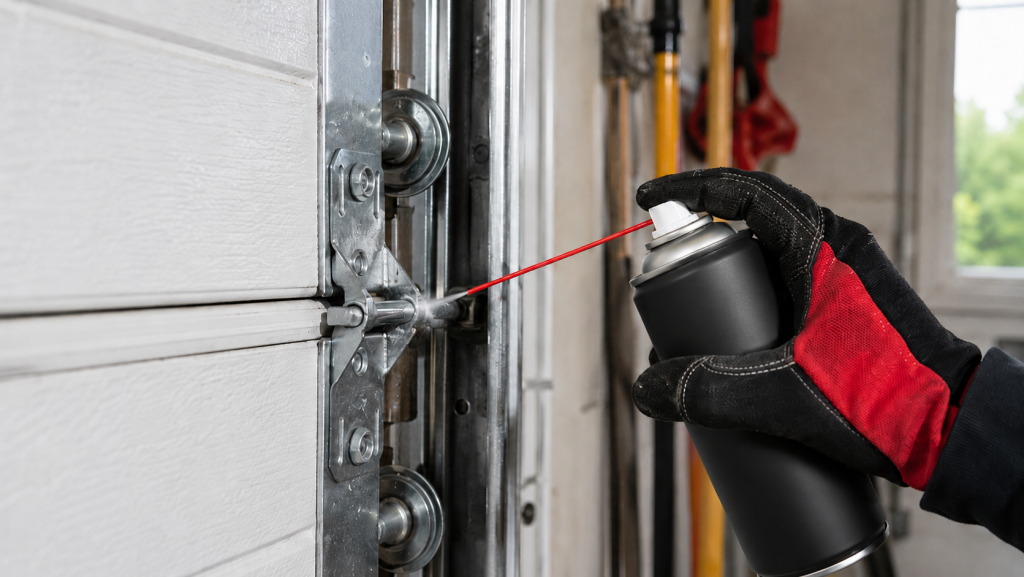

Смазка секционных ворот

После регулировки важно правильно обслужить подвижные элементы. Смазка снижает трение, уменьшает шум и защищает детали от преждевременного износа.

Обрабатывать можно:

• оси роликов;
• петли;
• пружинный механизм;
• подвижные соединения;
• резиновые уплотнители специальным силиконовым составом.

Не рекомендуется использовать густые смазки, которые активно собирают пыль и грязь. Со временем такая смесь превращается в абразив и только ускоряет износ роликов и направляющих. Лучше подходят силиконовые, тефлоновые или специальные сервисные составы, предназначенные для воротных систем.

Сами направляющие обильно смазывать не нужно. Их следует очищать от грязи, песка, наледи и посторонних предметов.

Настройка автоматики

Если секционные ворота оснащены электроприводом, после механической регулировки необходимо проверить автоматику. Важно понимать: привод не должен «тащить» плохо отрегулированное полотно. Сначала настраивается механика, и только потом программируются конечные положения и усилие привода.

Проверяют следующие элементы:

• натяжение цепи или ремня рейки;
• надежность крепления привода;
• положение каретки;
• работу разблокировки;
• концевые положения открытия и закрытия;
• усилие срабатывания;
• плавность старта и остановки;
• работу фотоэлементов и других устройств безопасности.

Если ворота закрываются не до конца, останавливаются на середине хода или сразу возвращаются назад, причина может быть как в настройках автоматики, так и в механическом сопротивлении полотна. Поэтому диагностику нужно выполнять комплексно.

После регулировки механики привод обычно программируют заново. Он должен «запомнить» верхнее и нижнее положение, рассчитать рабочее усилие и корректно реагировать на препятствие.

Частые ошибки при самостоятельной регулировке

Многие владельцы пытаются выполнить настройку своими руками, но без опыта легко усугубить проблему. Самые распространенные ошибки:

• регулировка пружин без фиксации полотна;
• чрезмерное натяжение тросов;
• попытка выровнять перекос только роликами, без проверки направляющих;
• смазка направляющих густым составом;
• игнорирование поврежденных тросов;
• перетяжка верхних роликов;
• настройка автоматики до устранения механических проблем;
• использование неподходящих запчастей;
• эксплуатация ворот с явным перекосом.

Главная опасность в том, что секционные ворота имеют тяжелое полотно и элементы под напряжением. Неправильное вмешательство может привести не только к поломке, но и к травме.

Что можно сделать самостоятельно, а что лучше доверить специалистам

Владелец может самостоятельно выполнить базовую профилактику: осмотреть ворота, очистить направляющие, проверить состояние уплотнителей, смазать петли и ролики подходящим составом, убедиться в отсутствии посторонних предметов и протестировать ручной ход полотна.

Также можно визуально проверить тросы, ролики, крепления и работу автоматики. Но если требуется регулировка пружин, выравнивание полотна, замена тросов, настройка барабанов, корректировка направляющих или программирование привода после сбоя, лучше обратиться к мастеру.

Профессиональная регулировка занимает меньше времени, выполняется безопасно и позволяет выявить скрытые проблемы до серьезной поломки.

Как часто нужно обслуживать

Для частного гаража профилактический осмотр рекомендуется проводить не реже одного раза в год. Если ворота используются ежедневно, установлены на автомойке, складе, производственном объекте или в помещении с высокой влажностью и пылью, обслуживание требуется чаще.

Оптимальный график зависит от интенсивности эксплуатации. Чем больше циклов открытия и закрытия, тем быстрее изнашиваются ролики, петли, пружины и тросы.

Регулярное обслуживание помогает:

• продлить срок службы;
• снизить нагрузку на привод;
• сохранить плавный и тихий ход;
• избежать внезапного заклинивания;
• поддерживать герметичность проема;
• предотвратить дорогостоящий ремонт.

Регулировка секционных ворот в Туле

Компания «Мои Ворота 71» занимается воротными системами в Туле, включая секционные гаражные и промышленные ворота, автоматику и комплектующие. Специалисты помогут проверить состояние конструкции, устранить перекос, настроить тросы, ролики, петли, пружинный механизм и автоматику.

Профессиональное обслуживание особенно важно, если ворота начали работать с усилием, появились посторонние звуки, полотно стало закрываться неплотно или автоматика перестала корректно выполнять команды. Своевременная регулировка позволяет восстановить нормальную работу системы и избежать серьезных неисправностей.
